LuxView 2000

Система для отыскания повреждений воздушных линий всех уровней напряжения.
Цена: определяется специалистом
Заказать
Версия для печати

Новая система для измерения воздушных линий -это современный с процессорным управлением прибор измерения времени задержки, применяемый для отыскания повреждений воздушных линий всех уровней напряжения. Если кабельная линия отключена, можно увидеть изменения импеданса (короткое замыкание, обрыв). Основной областью использования это о прибора является контроль линий перед повторным включением для то о, чтобы предотвратить аварии вследствие блуждающих волн или опасного для жизни ша ово о напряжения при обрыве провода. Обслуживание при помощи меню значительно упрощает обращение с прибором. Полученные результаты измерения можно при помощи банка данных - программного обеспечения LuxView 2000 перенести на персональный компьютер с целью последующей обработки. Протокол результатов измерения можно распечатать при помощи параллельного интерфейса.

Особенности:

  • Простое обслуживание при помощи меню
  • Высокая разрешающая способность в ближней и дальней зонах
  • Большая дальность действия до 1000 км
  • Большой (10,4 ") цветной дисплей с VGA-разрешением
  • Возможность разностного и сравнительного изображений с «неповрежденной» и «повреж­денной» жилами
  • ЗУ: 35 измерений
  • Интерфейсы для PC и принтера
  • Удобное про раммное обеспечение LuxView 2000 для управления и обработки данных

Принцип действия

Прицип действия прибора Teleflex M основан на методе отраженных импульсов. При этом опредленные импульсы через раздели­тельный фильтр подаются на отключенную воздушную линию. Эти импульсы проходят по линии с определенной скоростью. Каждое повреждение, изменяющее импеданс линии, отражает импульсы, которые затем можно увидеть на дисплее.

Технические данные:

Диапазоны измер.:

240 км при v/2=150 м/цс

(Опции)

1000 км при v/2=150 м/цс (с дополнительным импульсным енератором)

Макс. частота дискретизации:

100 МГц

Скорость измер.:

> 5 изображений/сек.

Измерение расстояния до повреждения:

возможность переклю­чения в цс, метрах или футах

Точность измер. расстояния:

± 0,2% от диапазона измерения

Установка v/2:

40...150 м/цс соотеветственно в футах/цс или соответствующая скорость прохождения импульса

Динамика:

> 80 дБ

Выходное полное сопротивление:

50 О

Компенсация:

25 О...1,6 кО, ступенчатая регулировка

Режим работы:

•          симметричное измерение отражения

•          разностное измерение

•          сравнительное измерение

Дисплей:

10,4" - цветной-TFT, 640x480 элементов изображения

ЗУ:

внутр. 35 эхо рамм даже после отключения питания

Языки:

немецкий,ан лийский,русский. Др. языки по запросу

Интерфейсы:

RS 232 для PC (LuxView 2000) Centonix для принтера

Питание:

110-240 В, 50/60 Гц, 50 ВА

Габаритные разм. (Ш х В х Д):

483 х 221 х 258 мм

Вес:

прибл. 8,5 к

Температура: Рабочая:

0...+50°C

Хранения:

-20°C...+60°C

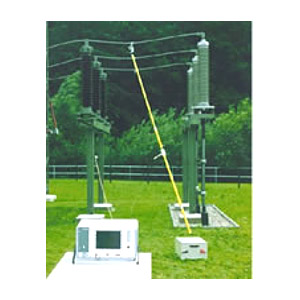

Система для измерения воздушных линий
