SPG 40 Compact City

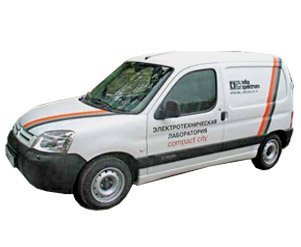

Мобильная, многофункциональная электролаборатория на базе автомобиля Citroen Berlingo для испытания, предварительной диагностики и точной локализации повреждений кабелей в сетях низкого и среднего напряжения.
Цена: определяется специалистом
Заказать
Скачать подробнее в формате PDF Версия для печати

Компания “ЭнергоПроект” как официальный дилер компании SEBA KMT (Германия) предлагает на российском рынке передвижные измерительные электролаборатории SEBA.SPG 40 - это мобильная, многофункциональная установка для испытания, преобразования, предварительной и точной локализации повреждений кабелей в сетях низкого и  среднего напряжения.

Электронное генерирование высокого напряжения, компактные переключатели высокого напряжения и переключаемые конденсаторы - все это в небольшой конструкции, имеющей небольшой вес и высокую мощность. Панель управления интегрирована в приборе, однако она может быть выполнена и в виде отдельного блока управления для гибкой инсталляции и удобства обслуживания. Все важные установки осуществляются через вращающийся (сельсин) датчик. Все функции и процессы отчетливо отображаются на дисплее.

Программное обеспечение обеспечивает простое и наглядное управление, что оказывает поддержку неопытным пользователям. При этом гарантируется максимальная безопасность.

Особенности работы

  • Интегрированный ARM-фильтр для измерения отражения от электрической дуги (arc Reflection Method) при помощи рефлектометра TDR (Time Domain Reflectometer, например, Teleflex T 30-E)
  • Удобное управление одной кнопкой при помощи У VGA дисплея (easyGO фирмы SebasKMT)
  • Удобное для пользователя программное обеспечение
  • Высокая мощность импульса для акустической точной локализации
  • Уровни импульсного напряжения для кабелей среднего напряжения 0.12,5/25 кВ
  • Опция: уровни импульсного напряжения для низковольтных кабелей 0.4 кВ или 0.8 кВ
  • Компактная и пригодная для полевых условий система благодаря электронному блоку переключения сети и новому высоковольтному переключателю

Измерения

  • Испытание изоляции до 5000 В
  • DC-испытание до 40 кВ с измерением тока утечки, автом. отключением при пробое
  • Распознавание пробоя, авт.отключение при пробое и индикация напряжения пробоя
  • Преобразование повреждения/прожиг
  • Точная локализация акустическим методом
  • Поиск повреждений оболочки методом шагового напряжения
  • Предварительный метод локализации ARM, связь по току и напряжению
  • Специальные принадлежности
  • Внешний аварийный выключатель с сигнальными лампами
  • Приемник звуковых волн Digiphone
  • Прибор для поиска замыканий на землю ESG 80-2
  • Трассопоисковая установка Ferrolux

Дисплей

VGA дисплей для подсказки пользователю, инфо, ввод и рез.измерений, «управление одной кнопкой»

Испытание изоляции

напряжение 1000В и 5000 В

Диапазон

1 кОм,1 МОм,100 Мом

DC испытание

0...40 кВ пост.ток

Ток утечки

0... 1/10/100 мА авто-выбор

Распознавание пробоя

0...40 кВ

Прожиг

0...8 кВ; 700 мА 0...20 кВ; 100 мА

Верхние диапазоны напряжения

0...12,5 / 25 кВ или 0...16 / 32 кВ

Опционально: нижний диапазон напряжения

0...4 кВ или 0...8 кВ

Мощность импульса

макс.1000 Дж в каждом диапазоне

Последовательность импульсов

5.. .20 сек. и одиночный импульс

Поиск дефекта оболочки

0...5000 В

Время периода:

DC,1:3; 1:6 (сек.)

ВВ метод предварительной

ARM, ICE связь потоку,

локализации (с TDR - как опция)

Decay связь по напряжению

Рабочая температура:

-10°C...+50°C

Питание:

230 В; 50/60 Гц (110 В -опция)

Потребляемая мощность:

1,7 кВА макс.

Габариты (ДхШхВ):

520 х 430 х 1050 мм

Вес:

около 116 кг
SPG 40 Compact City
SPG 40 Compact City
