LIRA

Резонансный Анализ Линии (LIne Resonance Analysis - LIRA), работающий на основе частотного анализа данных высокочастотных резонансных эффектов несогласованных линий электропередачи.
Цена: определяется специалистом
Заказать
Презентация анализатора LIRA Версия для печати
Анализатор работает на основе частотного анализа данных высокочастотных резонансных эффектов несогласованных линий электропередачи.
Чувствителен к малым изменениям электрических параметров кабелей, в основном к диэлектрической проницаемости изоляции, которые являются важным показателем состояния кабеля (температурное и радиационное старение, влажность, дефекты изоляции, механические повреждения).
Возможность обнаружить и локализовать малые изменения изоляции, несмотря на разные структуры (тип изоляция, геометрия) и эффекты не связанные со старением.

Основные особенности:

TDR (Time Domain Reflectometer) – Динамический Рефлектометр. Генерация импульсов, следующих по кабелю, с возможностью выбора различной ширины импульса (стандартно 50 нс - 5 мкс)
LIRA. Генерация ВЧ развертки (ширина полосы 0 -100 МГц, размах амплитуды приблизительно 3В)
TDR. Определяет изменение сопротивления по наличию отраженного импульса в местах его отражения.
LIRA . Преобразование во времени Z (т) -> Z (т '). Производит анализ амплитуды и фазы спектральной мощности.
Преимущества LIRA:
Меньшее влияние помех, а поэтому более чувствительный и точный.
Больше возможностей сосредоточиться в зоне молчания на ближнем конце и измерить длинные кабели.
Оценка глобального старения

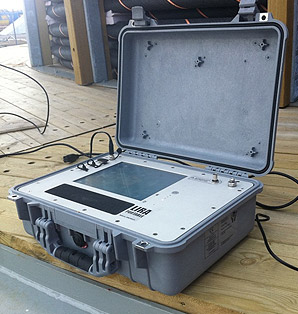

Анализатор LIRA
Анализатор LIRA

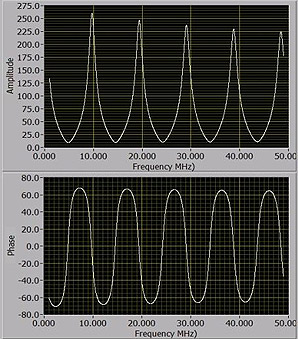

Интерфейс - амплитуды полного сопротивления
Интерфейс - амплитуды полного сопротивления
