Megger INGVAR

Система прогрузки первичным током до 5000А

Блок управления аналогичен блоку управления ODEN Блок генерации тока содержит 2 обмотки с возможностью параллельного или последовательного включения.

Система испытаний первичным током INGVAR Megger призван заполнить пробел между CSU 600 и ODEN для испытания первичным током и тестирования выключателей, испытания трансформаторов тока, проверки целостности сетей и устройств защитного заземления. Это самая современная система испытаний первичным током для облегчения ввода в эксплуатацию всех типов коммутационной аппаратуры и трансформаторов тока, тестирования сетей заземления, автоматических выключателей и многих других устройств. Предназначена для тестирования оборудования релейной защиты и автоматических выключателей. Она также используется для определения коэффициента трансформации трансформаторов тока и других задач, которые требуют применения высоких переменных токов.

Система, состоящая из двух блоков, каждый массой около 20 кг, что упрощает транспортировку. Уникальная функция I/30 позволяет предварительно устанавливать величину тока, используя низкое значение тока для предотвращения нагрева тестируемого объекта, таким образом, исключая искажение результатов испытаний.

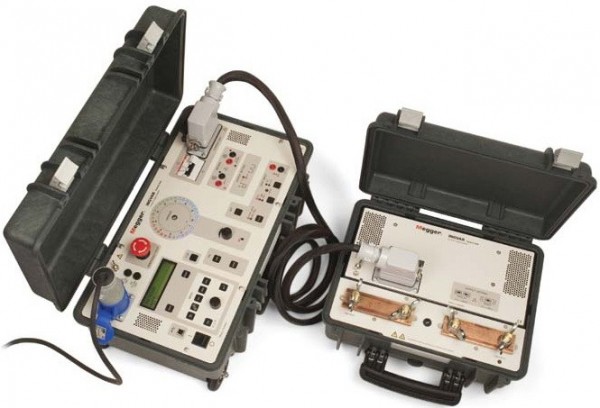

Система состоит из блока управления и блока подачи тока. Оба блока имеют портативное исполнение, и система INGVAR может быть быстро собрана и подсоединена к объекту. Блок управления имеет множество расширенных характеристик — например, его измерительная часть позволяет отображать коэффициент трансформации, а также время, напряжение и ток. Второй измерительный канал может использоваться для определения другого вспомогательного тока и напряжения. Коэффициент трансформации трансформаторов тока, импеданс, мощность, коэффициент мощности (cos φ) и фазовый угол рассчитываются и отображаются на дисплее. Ток и напряжение могут быть представлены в процентах от их номинальных величин. Быстродействующая функция удерживания позволяет «замораживать» кратковременные показания на дисплее, когда напряжение или сигнал срабатывания контакта поступает на вход для остановки испытания — т.е. когда испытуемый объект прерывает ток, или подача тока прекращается.

Применение:

  • Испытание первичным током и тестирование выключателей
  • Испытание трансформаторов тока
  • Проверка полярности
  • Испытание на нагрев
  • Тестирование АПВ и секционные разъединители
  • Проверка целостности сетей и устройств защитного заземления

Особенности INGVAR

  • Максимальный ток до 5000 А
  • Легкая: два блока 17+20 кг
