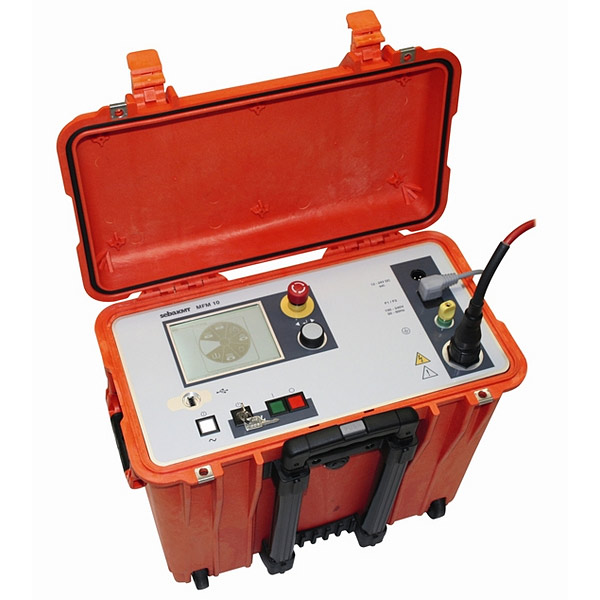

MFM 10

Прибор для поиска повреждений и точной локализации оболочки методом биполярного падения напряжения.
Цена: определяется специалистом
Заказать
Скачать подробнее в формате PDF Версия для печати

 Система MFM10 для поиска повреждений оболочки методом биполярного падения напряжения.

Испытание, предварительная и точная локализация повреждений оболочки. Просто, точно и быстро.

Достоинства

  • Испытательное напряжение до ±10 kV DC
  • Биполярное измерение
  • Ток длительной нагрузки до 750 мА
  • Всего один вв - соединительный кабель
  • Управление посредством датчика и сенсорного экрана
  • Автоматическое измерение и протоколирование

Описание

Интуитивное управление с помощью меню позволяет пользователям MFM 10 в автоматическом режиме очень просто испытывать оболочку кабеля, осуществлять предварительную и точную локализацию повреждений оболочки, измерять и обрабатывать данные.

Ввод данных осуществляется через испытанный принцип SebaKMT«EasyGo» сельсин-датчика и сенсорной панели. Мультисекционная функция позволяет ввод отдельных сегментов кабеля с разными параметрами.

Очень мощный 10 кВ источник с положительной и отрицательной полярностью позволяет проводить испытания вв-кабелей с толстой внешней оболочкой. Биполярная модификация позволяет устранять термоэлектрические и гальванические воздействия.

Благодаря току до 750 мА при трудных случаях повре­ждений оболочки можно осуществлять и «прожиг».

Встроенная функция протоколирования в сочетании с ПО Easyprotпозволяет просто и надежно протоколировать результаты измерений.

Все преимущества cпервого взгляда

  •  Крепкий чемодан IP54 PELI - простота в обращении
  • Мощный аккумулятор
  • Предваритительная локализация методом падения напряжения
  • Высокая точность благодаря биполярному измерению
  • Измерение, независимое от сопротивления вспомогательных жил и кабеля
  • Очень быстрое, автоматическое измерение
  • Распознавание, сохранение и протоколирование быстрых процессов (импульсный контакт, пробои, высыхание)
  • Протоколирование при помощи ПО Easyprot
  • Прожиг
  • Распознавание корректного соединения при испытании
  • Рспознавание высокоомных повреждений в кабеле
  • Встроенное разрядное устройство

Состав комплекта

  • Прибор MFM 10
  • Комплект соединительных кабелей
  • USB Stick
  • Сумка для принадлежностей Программное обеспечение Easyprot

Опции

  • ESG 80 прибор для поиска замыканий на землю, приемник для точной локализации

 Технические данные MFM 10

 Функции

 испытание, предварительная
 и точная локализация,прожиг,  измерение сопротивления,  ограничение тока/  напряжения, регистрация  быстрых процессов

 Индикация

 5,7'' 320 x 240; ЖКД,  светодиодная подсветка фона

 Управление

 Сельсин-датчик /сенсорная  панель

 Выходное  напряжение

 0 ... 10 кВ DC,биполярное

 Выходной ток

 750 мА@0,4 кВ, 60мА@5 кВ,  30 мА@10 кВ

 Точная локализация

 0 ... 10 кВ DCтактовый  импульс

 Погрешность

 ± 0,1%

 Определяемые  секции

 50 секций

 Протоколирование

 Easyprot через USB stick

 Питание

 88 ... 264 В, 50 ... 60 Гц, 800  ВА

 Батарея

 NIMH, 340 Втч, все режимы

 DC питание

 12 В ... 24 В DC / для зарядки
