ETF 3

Прибор состоящий из блока прожига и рефлектометра для локализации повреждений в симметричных кабелях связи и управляющих кабелях.

Преимущества

  • Непосредственный контроль процесса прожига в реальном времени
  • Очень щадящий режим поиска повреждений
  • Специально адаптирован под коммуникационные и контрольные кабели
  • Подходит для локализации влажных повреждений

Описание

Прибор ETF (Energy Trennfilter) 3 кВ был специально разработан для локализации повреждений в симметричных коммуникационных и контрольных кабелях. Комбинация прибора прожига, ETF 3 и рефлектометра позволяет осуществить быструю локализацию высокоомных и влажных кабельных повреждений. Там, где отказывают многие другие измерительные методы, ETF 3 позволяет уверенно определить место влажного повреждения.

Прибор ETF 3 предлагает решение для тех случаев, когда допустимое напряжение и, как следствие, допустимое испытательное напряжение для каких-то типов кабелей ограничено и на таких кабелях нельзя применить традиционные методы прожига и поиска повреждений.

Процесс прожига может непосредственно наблюдаться на экране подсоединенного рефлектометра. В момент возникновения пробоя дистанция до места повреждения становится видимой. Это позволяет «щадяще» ограничить время прожига до минимально-необходимого.

Входное напряжение на ETF 3 автоматически ограничивается встроенным разрядником до 3 кВ. На коммуникационных и контрольных кабелях подаваемое напряжение тоже ограничивается. Превышение допустимых значений может привести к нежелательным последствиям.

Прибор ETF 3 предлагает максимальные предусмотрительность и соответствие заданным требованиям.

Технические данные ETF 3

Макс. напряжение прожига           3 кВ

Макс. ток прожига                         10 A

Размеры (Ш x В x Гл.)                    360 x 180 x 220 мм

Вес                                                    15кг

Комбинация функционирует в следующих свободно выбираемых вариациях:

  • Упорядочено в порядке эффективности
  • Рефлектометр с прибором прожига
  • Аналоговый Teleflex T 22/13 B / на 5 кВ
  • Teleflex MX BT 500 IS-1
  • Teleflex T 30E MMG 10 на 1 кВ

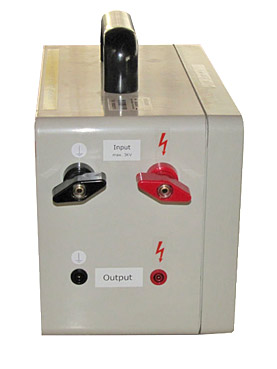

Прибор для прожига телекоммуникационных и контрольных кабелей ETF 3
