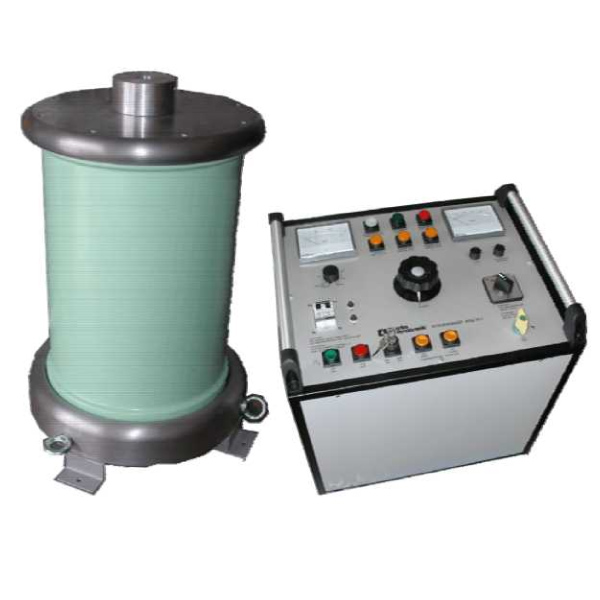

НРА 100AC, НРА 130AC

Цена: определяется специалистом
Заказать
Скачать подробнее в формате PDF Версия для печати

Панель управления

Прибор управления HSG 10 - 1 предназначен для управления трансформатором перем.тока HTR 100.

Он состоит из трансформатора управления, стрелочных индикаторов тока и высокого напряжения, управления искровым разрядником, переключателем с часовым механизмом на время тестирования и из схемы защиты.

Трансформатор

Обмотка низкого напряжения возбуждается ступенчато от нуля до макс. значения, так что через какое-то установленное время задается определенная мощность. Время включения трансформатора зависит от цели использования - от одной минуты до длительной работы.

Один полюс испытательного трансформатора изолирован и встроен в изолированный цилиндр с металлической основой и декоративной панелью. Изоляция в основном состоит из сухой бумаги, пропитанной трансформаторным маслом.

Опция

HGL 130 выпрямитель на 130 кВ испытание DC

 Технические данные

 Прибор управления HSG  10 - 1

 Выходная мощность

 5 кВА

 Мощность (на 1 час)

 10 кВА

 Напряжение сети

 220 В

 Регулируемое  напряжение

 0 ... 250 В

 кВ-диапазоны измерения  (альтернативно)

 50 / 100 / 150 кВ

 Габариты

520 x 430 x 465 мм

 Вес

75 кг

 Трансформатор HTR 100

Номинальное напряжение

100 кВ AC

 Длительная нагрузка

 5 кВА

 Мощность кор.  замыкания

 10 кВА

 Частота

 50 Гц или 60 Гц

 Напряжение кор.  замыкания

 около 5 %

 ЧР при номин.  напряжении

 > 1 pC

 Вес

 около 225 кг
