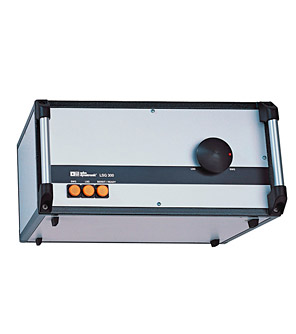

LSG 300

Прибор для предварительного определения места непрожигаемой неисправности в кабеле с помощью инициируемой электрической дуги.
Цена: определяется специалистом
Заказать
Скачать подробнее в формате PDF Версия для печати

Особенности

Предварительное обнаружение дефекта кабеля можно проводить при помощи образованной в месте дефекта электрической дуги, так как во время стабилизации электрической дуги можно использовать обычный эхо-импульсный метод измерения. Эхо-импульсный измерительный прибор должен быть оснащен транзиентной памятью, необходимой для записи быстрых процессов с последующей обработкой изо­бражения.

Принцип действия LSG 300 основан на пассивном методе, при котором энергия импульсного конден­сатора подается через разделительное сопротивление на место повреждения. В зависимости от размера конденсатора электрическая дуга возникает на корот­кое время от 1 до 8 мсек., и за это время осущест­вляется триггерное эхо-импульсное измерение. Для того, чтобы не перегужать разделительное сопротив­ление после протекания тока включается блокировка времени на 20 сек. В приборе имеются все переклю­чательные элементы, необходимые для включения и для связи по импульсу

После предварительного обнаружения при помощи электрической дуги разделительное сопротивление замыкается переключателем для того, чтобы с целью точного обнаружения акустическим методом иметь достаточную импульсную энергию.


Технические данные



Высоковольтные приборы:

SWG 1000-01



SWG 1000-C-D



SWG 1000-2-4

Время стабилизации элект. дуги:

> 5.0 мс при 8 кВ



> 1.5 мс при 32 кВ

Эхо-импульсные приборы:

КАВ 3-Е, КАВ 31-Е

Габариты:

270 х 520 х 455 мм

Вес.

18.5 кг
