D12R, D6R, D3R

Цифровые тестеры обмотки электродвигателя D12R, D6R, D3R
Цена: определяется специалистом
Заказать
Версия для печати
ОПИСАНИЕ
D12R, D6R, D3R- цифровые тестеры обмотки электродвигателя
На базе одного портативного устройства реализована возможность проведения всех основных тестов, таких как импульсное испытание, определение индекса поляризации, испытание постоянным током высокого напряжения, испытание сопротивления изоляции, определение сопротивления обмотки.
Данные приборы полностью соответствует стандартам IEEE

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Цифровые тестеры D12R, D6R и D3R  созданы с тем, чтобы обеспечить максимум возможностей при сохранении компактных размеров.

Данные тестеры обладают дополнительными возможностями для проведения испытаний, что делает их более универсальным инструментом для диагностирования неисправностей оборудования.

Как и их аналоги, цифровые тестеры D12R, D6R и D3R позволяют производить как лабораторные, так и производственные испытания с высокой точностью.

Цифровые тестеры D12R, D6R и D3R компании Baker Instrument позволяют производить испытания высоким напряжением, импульсные испытания, определять сопротивление обмотки, а также представлять в цифровом виде данные и сохранять их на жѐстком диске компьютера для последующего использования.

Измерение сопротивления обмотки позволяет обнаружить короткие замыкания между витками обмотки катушки, на основании данных о разнице числа оборотов фиксирует дисбаланс между фазами, вместе с тем обнаруживая дефекты обмотки и ненадѐжные контакты.

Испытание постоянным током высокого напряжения позволяет обнаружить дефекты корпусной изоляции, одновременно определяя индекс поляризации. Корпусная изоляция состоит из изоляции проводов и изоляции пазовых гильз, клиньев, электроизоляционного лака и специальной бумаги для изоляции фаз электродвигателя.

Импульсное испытание позволяет обнаружить дефекты как в межвитковой обмотке, так и в системе межфазной изоляции. С помощью устройства преобразования аналоговых сигналов в цифровые данные тестеры способны фиксировать импульсные колебания, запоминать и отслеживать их без ограничения по времени и выводить их на печатающее устройство.

Сохранённые результаты импульсного испытания могут быть использованы при работе с другими электродвигателями за исключением простых асинхронных электродвигателей. Тестер может использоваться для испытания всех вращающихся магнитных полей синхронных электродвигателей. В этом случае он запоминает импульсные колебания, полученные при проведении импульсного испытания на одной катушке и сравнивает их с импульсными колебаниями других катушек. Цифровой тестер обмотки может быть использован для проверки якорей и полей постоянного тока. Результаты испытания могут быть сопоставлены со всеми последующими результатами проверки ламелей якоря для обнаружения дефектов обмотки.

Результаты испытаний десяти электродвигателей могут быть сохранены, извлечены, распечатаны и загружены в программное обеспечение MTA для их дальнейшего анализа. Учётная запись для каждого из десяти двигателей имеет собственную ячейку памяти. В каждой ячейке могут храниться до трёх волновых картин импульсного испытания, а также сила тока и напряжение для испытания высоким напряжением постоянного тока.

Цифровой тестер обмоток может самостоятельно проводить испытания в полевых условиях, а затем передавать собранные данные на компьютер, на котором установлено программное обеспечение MTA for Windows для дальнейшего анализа.

Программа MTA for Windows обладает следующими функциями: создание баз данных, сравнение импульсов, создание отчетов, вывод данных на печатающее устройство, а также другими функциями, которые превращают данные испытаний в полезную информацию. Все опции легко доступны благодаря выводимым на экран подсказкам.

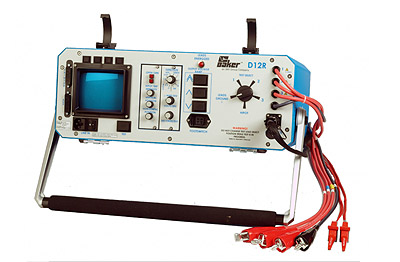

D12R
D12R
